Steigern Sie die Projekteffizienz mit Ringlock Systemlösungen

Kurzbeschreibung:

Das Ringverriegelungssystem ist ein modulares, hochfestes Stahlgerüst mit Rostschutzbehandlung. Seine Komponenten sind fest miteinander verbunden und lassen sich flexibel kombinieren, um den Anforderungen verschiedenster Projekte gerecht zu werden. Es findet breite Anwendung im Schiffbau, im Energie-, Infrastruktur- und Großbau und bietet sichere und effiziente Baulösungen.

Rohstoffe:STK400/STK500/Q235/Q355/S235

Oberflächenbehandlung:Feuerverzinkt/Elektroverzinkt/lackiert/pulverbeschichtet

Mindestbestellmenge:100 Sets

Lieferzeit:20 Tage

Senden Sie uns eine E-Mail.

Produktdetails

Produkt-Tags

Ringlock-Gerüste sind modulare Gerüste.

Das Ringverriegelungs-Gerüstsystem basiert auf einer modularen, hochfesten Stahlkonstruktion. Keilbolzenverbindungen gewährleisten Stabilität, während die feuerverzinkte Oberfläche die Langlebigkeit erhöht. Dank des ineinandergreifenden Selbstverriegelungsmechanismus ist der Auf- und Abbau besonders einfach. Flexibilität und hohe Tragfähigkeit werden vereint, und die Festigkeit übertrifft die herkömmlicher Kohlenstoffstahlgerüste deutlich. Das System lässt sich flexibel kombinieren und an verschiedene Bauprojekte wie Schiffbau, Brückenbau und Großbau anpassen, wobei Sicherheit und Baueffizienz gleichermaßen berücksichtigt werden. Zu den Kernkomponenten gehören Standardteile, Diagonalstreben und Klemmen, die alle strengen Konstruktionsnormen entsprechen und Baurisiken effektiv minimieren. Im Vergleich zu Rahmen- und Rohrgerüsten erzielt das Ringverriegelungssystem durch die Verwendung von leichtem Aluminiumlegierungsmaterial und optimierter Struktur einen Durchbruch: Es reduziert das Gewicht und verdoppelt die Festigkeit.

Komponentenspezifikation wie folgt

Artikel	Bild.	Gängige Größe (mm)	Länge (m)	Außendurchmesser (mm)	Dicke (mm)	Kundenspezifisch

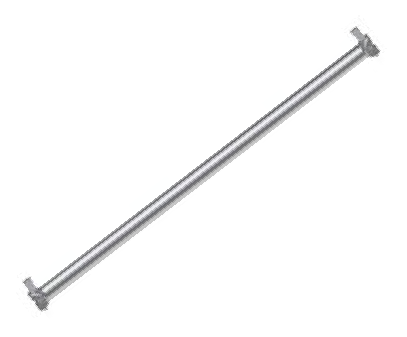

Ringlock Ledger		48,3 x 2,5 x 390 mm	0,39 m	48,3 mm/42 mm	2,0/2,5/3,0/3,2/4,0 mm	Ja
		48,3 × 2,5 × 730 mm	0,73 m	48,3 mm/42 mm	2,0/2,5/3,0/3,2/4,0 mm	Ja
		48,3 × 2,5 × 1090 mm	1,09 m	48,3 mm/42 mm	2,0/2,5/3,0/3,2/4,0 mm	Ja
		48,3 × 2,5 × 1400 mm	1,40 m	48,3 mm/42 mm	2,0/2,5/3,0/3,2/4,0 mm	Ja
		48,3 × 2,5 × 1570 mm	1,57 m	48,3 mm/42 mm	2,0/2,5/3,0/3,2/4,0 mm	Ja
		48,3 × 2,5 × 2070 mm	2,07 m	48,3 mm/42 mm	2,0/2,5/3,0/3,2/4,0 mm	Ja
		48,3 × 2,5 × 2570 mm	2,57 m	48,3 mm/42 mm	2,0/2,5/3,0/3,2/4,0 mm	Ja
		48,3 × 2,5 × 3070 mm	3,07 m	48,3 mm/42 mm	2,0/2,5/3,0/3,2/4,0 mm	Ja
		48,3 × 2,5 × 4140 mm	4,14 m	48,3 mm/42 mm	2,0/2,5/3,0/3,2/4,0 mm	Ja

Artikel	Bild	Gängige Größe (mm)	Länge (m)	Außendurchmesser (mm)	Dicke (mm)	Kundenspezifisch

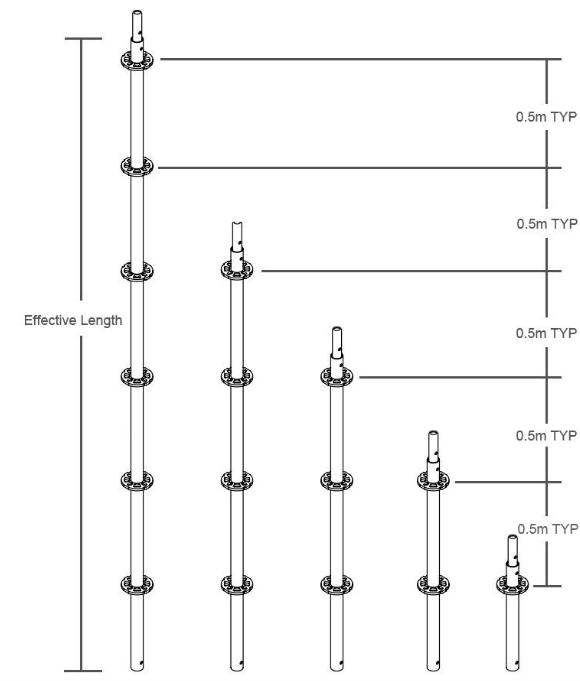

Ringlock Standard		48,3 × 3,2 × 500 mm	0,5 m	48,3/60,3 mm	2,5/3,0/3,2/4,0 mm	Ja
		48,3 × 3,2 × 1000 mm	1,0 m	48,3/60,3 mm	2,5/3,0/3,2/4,0 mm	Ja
		48,3 × 3,2 × 1500 mm	1,5 m	48,3/60,3 mm	2,5/3,0/3,2/4,0 mm	Ja
		48,3 × 3,2 × 2000 mm	2,0 m	48,3/60,3 mm	2,5/3,0/3,2/4,0 mm	Ja
		48,3 × 3,2 × 2500 mm	2,5 m	48,3/60,3 mm	2,5/3,0/3,2/4,0 mm	Ja
		48,3 × 3,2 × 3000 mm	3,0 m	48,3/60,3 mm	2,5/3,0/3,2/4,0 mm	Ja
		48,3 × 3,2 × 4000 mm	4,0 m	48,3/60,3 mm	2,5/3,0/3,2/4,0 mm	Ja

Artikel	Bild.	Gängige Größe (mm)	Länge (m)	Außendurchmesser (mm)	Dicke (mm)	Kundenspezifisch
Ringlock Ledger		48,3 x 2,5 x 390 mm	0,39 m	48,3 mm/42 mm	2,0/2,5/3,0/3,2/4,0 mm	Ja
		48,3 × 2,5 × 730 mm	0,73 m	48,3 mm/42 mm	2,0/2,5/3,0/3,2/4,0 mm	Ja
		48,3 × 2,5 × 1090 mm	1,09 m	48,3 mm/42 mm	2,0/2,5/3,0/3,2/4,0 mm	Ja
		48,3 × 2,5 × 1400 mm	1,40 m	48,3 mm/42 mm	2,0/2,5/3,0/3,2/4,0 mm	Ja
		48,3 × 2,5 × 1570 mm	1,57 m	48,3 mm/42 mm	2,0/2,5/3,0/3,2/4,0 mm	Ja
		48,3 × 2,5 × 2070 mm	2,07 m	48,3 mm/42 mm	2,0/2,5/3,0/3,2/4,0 mm	Ja
		48,3 × 2,5 × 2570 mm	2,57 m	48,3 mm/42 mm	2,0/2,5/3,0/3,2/4,0 mm	Ja
		48,3 × 2,5 × 3070 mm	3,07 m	48,3 mm/42 mm	2,0/2,5/3,0/3,2/4,0 mm	Ja
		48,3 × 2,5 × 4140 mm	4,14 m	48,3 mm/42 mm	2,0/2,5/3,0/3,2/4,0 mm	Ja

Artikel	Bild.	Länge (m)	Stückgewicht kg	Kundenspezifisch
Ringlock Single Ledger "U"		0,46 m	2,37 kg	Ja
		0,73 m	3,36 kg	Ja
		1,09 m	4,66 kg	Ja

Artikel	Bild.	Außendurchmesser mm	Dicke (mm)	Länge (m)	Kundenspezifisch

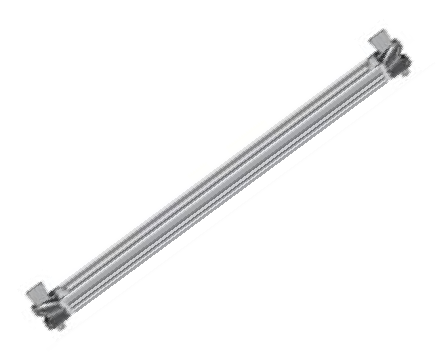

Ringlock Doppel-Ledger "O"		48,3 mm	2,5/2,75/3,25 mm	1,09 m	Ja
		48,3 mm	2,5/2,75/3,25 mm	1,57 m	Ja
		48,3 mm	2,5/2,75/3,25 mm	2,07 m	Ja
		48,3 mm	2,5/2,75/3,25 mm	2,57 m	Ja
		48,3 mm	2,5/2,75/3,25 mm	3,07 m	Ja

Artikel	Bild.	Außendurchmesser mm	Dicke (mm)	Länge (m)	Kundenspezifisch
Ringlock Zwischenbuchstabe (PLANK+PLANK "U")		48,3 mm	2,5/2,75/3,25 mm	0,65 m	Ja
		48,3 mm	2,5/2,75/3,25 mm	0,73 m	Ja
		48,3 mm	2,5/2,75/3,25 mm	0,97 m	Ja

Artikel	Bild	Breite mm	Dicke (mm)	Länge (m)	Kundenspezifisch

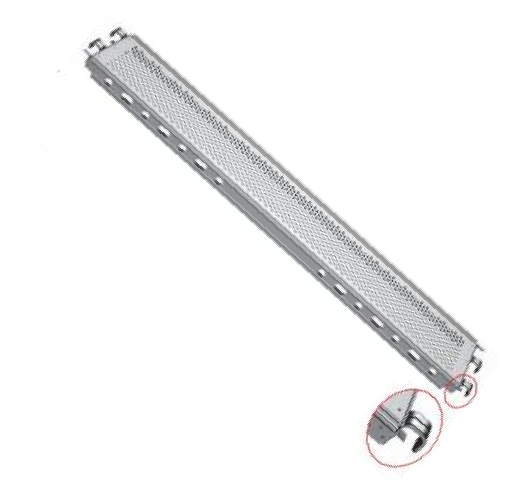

Ringlock Stahlplanke "O"/"U"		320 mm	1,2/1,5/1,8/2,0 mm	0,73 m	Ja
		320 mm	1,2/1,5/1,8/2,0 mm	1,09 m	Ja
		320 mm	1,2/1,5/1,8/2,0 mm	1,57 m	Ja
		320 mm	1,2/1,5/1,8/2,0 mm	2,07 m	Ja
		320 mm	1,2/1,5/1,8/2,0 mm	2,57 m	Ja
		320 mm	1,2/1,5/1,8/2,0 mm	3,07 m	Ja

Artikel	Bild.	Breite mm	Länge (m)	Kundenspezifisch

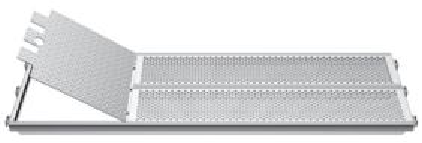

Ringlock Aluminium-Zugangsplattform "O"/"U"		600 mm / 610 mm / 640 mm / 730 mm	2,07 m / 2,57 m / 3,07 m	Ja

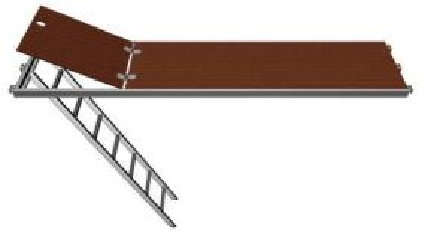

Zugangsplattform mit Luke und Leiter		600 mm / 610 mm / 640 mm / 730 mm	2,07 m / 2,57 m / 3,07 m	Ja

Artikel	Bild.	Breite mm	Abmessung mm	Länge (m)	Kundenspezifisch

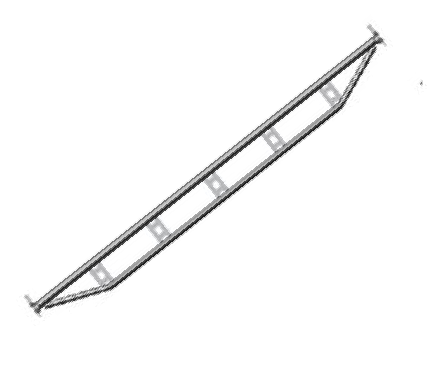

Gitterträger „O“ und „U“		450 mm / 500 mm / 550 mm	48,3 x 3,0 mm	2,07 m / 2,57 m / 3,07 m / 4,14 m / 5,14 m / 6,14 m / 7,71 m	Ja
Halterung			48,3 x 3,0 mm	0,39 m / 0,75 m / 1,09 m	Ja

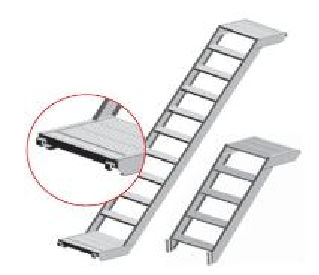

Aluminiumtreppe		480 mm / 600 mm / 730 mm		2,57 m x 2,0 m / 3,07 m x 2,0 m	JA

Artikel	Bild.	Gängige Größe (mm)	Länge (m)	Kundenspezifisch
Ringlock-Basiskragen		48,3 × 3,25 mm	0,2 m / 0,24 m / 0,43 m	Ja
Fußleiste		150*1,2/1,5 mm	0,73 m / 1,09 m / 2,07 m	Ja

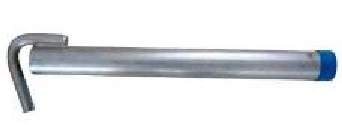

Befestigung von Wandankern (ANKER)		48,3 × 3,0 mm	0,38 m / 0,5 m / 0,95 m / 1,45 m	Ja
Basis-Jack		38*4mm/5mm	0,6 m / 0,75 m / 0,8 m / 1,0 m	Ja

Hauptvorteile des Produkts

1. Modulares, intelligentes Design
Standardisierte Bauteile (Rohrdurchmesser 60 mm/48 mm) lassen sich schnell und einfach mittels eines Keilstift-Selbstsicherungsmechanismus montieren. Die einzigartige, ineinandergreifende Verriegelungsstruktur gewährleistet die Stabilität der Verbindungsstellen und verbessert so die Montageeffizienz deutlich, während gleichzeitig die Gesamtstabilität der Konstruktion sichergestellt wird.
2. Anpassungsfähigkeit an alle Szenarien
Die flexible Kombinationsmethode kann den Anforderungen verschiedenster Bauprojekte gerecht werden, wie beispielsweise Werften, Energieanlagen, Verkehrsinfrastruktur und große Veranstaltungsorte, und eignet sich besonders für den Bau komplexer gekrümmter Oberflächenstrukturen.
3. Sicherheitsstandards für Ingenieure
Dreifaches Schutzsystem: Diagonalstrebenverstärkungssystem + Basisklemmenstabilisierungsvorrichtung + Rostschutzbehandlung, wodurch die üblichen Stabilitätsrisiken herkömmlicher Gerüste wirksam vermieden werden und das System strenge Qualitätszertifizierungen bestanden hat.
4. Vollständiges Lebenszyklusmanagement
Durch die Leichtbauweise in Kombination mit standardisierten Komponenten konnte die Effizienz bei Transport und Lagerung um 40 % gesteigert werden, wobei die Wiederverwendungsrate branchenführend ist und die Gesamtnutzungskosten deutlich gesenkt werden.
5. Menschliches Bauerlebnis
Die ergonomische Verbindungskonstruktion in Kombination mit speziellen Hilfskomponenten (wie Durchgangstüren/verstellbaren Stützen usw.) macht Arbeiten in großer Höhe sicherer und komfortabler.
