Modulares Rundringverschlusssystem für schnelle Montage und Demontage.
Rundringverriegelungsgerüst
Das Ringlock-Gerüstsystem ist eine fortschrittliche, modulare Lösung, die für höchste Sicherheit, Stabilität und schnelle Montage entwickelt wurde. Gefertigt aus hochfestem, verzinktem Stahl, bilden die einzigartigen, keilförmig verbundenen Rosetten eine außergewöhnlich stabile und sichere Konstruktion mit hoher Tragfähigkeit. Dieses vielseitige System lässt sich problemlos für unterschiedlichste Anwendungen konfigurieren – vom Schiffbau und Brückenbau bis hin zu Bühnen und Stadien. Im Vergleich zu herkömmlichen Gerüsten bietet Ringlock einen einfacheren, schnelleren und zuverlässigeren Aufbau und ist somit die ideale Wahl für anspruchsvollste Industrieprojekte.
Komponentenspezifikation wie folgt
| Artikel | Bild | Gängige Größe (mm) | Länge (m) | Außendurchmesser (mm) | Dicke (mm) | Maßgeschneidert |

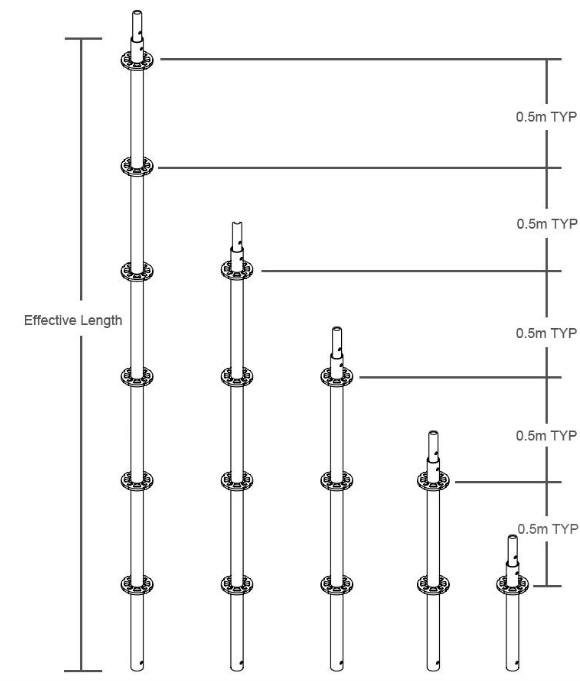

| Ringlock Standard
|
| 48,3 × 3,2 × 500 mm | 0,5 m | 48,3/60,3 mm | 2,5/3,0/3,2/4,0 mm | Ja |
| 48,3 × 3,2 × 1000 mm | 1,0 m | 48,3/60,3 mm | 2,5/3,0/3,2/4,0 mm | Ja | ||
| 48,3 × 3,2 × 1500 mm | 1,5 m | 48,3/60,3 mm | 2,5/3,0/3,2/4,0 mm | Ja | ||
| 48,3 × 3,2 × 2000 mm | 2,0 m | 48,3/60,3 mm | 2,5/3,0/3,2/4,0 mm | Ja | ||
| 48,3 × 3,2 × 2500 mm | 2,5 m | 48,3/60,3 mm | 2,5/3,0/3,2/4,0 mm | Ja | ||
| 48,3 × 3,2 × 3000 mm | 3,0 m | 48,3/60,3 mm | 2,5/3,0/3,2/4,0 mm | Ja | ||
| 48,3 × 3,2 × 4000 mm | 4,0 m | 48,3/60,3 mm | 2,5/3,0/3,2/4,0 mm | Ja |
| Artikel | Bild. | Gängige Größe (mm) | Länge (m) | Außendurchmesser (mm) | Dicke (mm) | Maßgeschneidert |

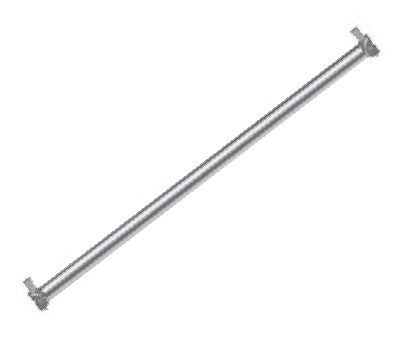

| Ringlock Ledger
|
| 48,3 x 2,5 x 390 mm | 0,39 m | 48,3 mm/42 mm | 2,0/2,5/3,0/3,2/4,0 mm | Ja |
| 48,3 × 2,5 × 730 mm | 0,73 m | 48,3 mm/42 mm | 2,0/2,5/3,0/3,2/4,0 mm | Ja | ||
| 48,3 × 2,5 × 1090 mm | 1,09 m | 48,3 mm/42 mm | 2,0/2,5/3,0/3,2/4,0 mm | Ja | ||
| 48,3 × 2,5 × 1400 mm | 1,40 m | 48,3 mm/42 mm | 2,0/2,5/3,0/3,2/4,0 mm | Ja | ||
| 48,3 × 2,5 × 1570 mm | 1,57 m | 48,3 mm/42 mm | 2,0/2,5/3,0/3,2/4,0 mm | Ja | ||
| 48,3 × 2,5 × 2070 mm | 2,07 m | 48,3 mm/42 mm | 2,0/2,5/3,0/3,2/4,0 mm | Ja | ||
| 48,3 × 2,5 × 2570 mm | 2,57 m | 48,3 mm/42 mm | 2,0/2,5/3,0/3,2/4,0 mm | Ja | ||
| 48,3 × 2,5 × 3070 mm | 3,07 m | 48,3 mm/42 mm | 2,0/2,5/3,0/3,2/4,0 mm | Ja | ||
| 48,3 × 2,5 × 4140 mm | 4,14 m | 48,3 mm/42 mm | 2,0/2,5/3,0/3,2/4,0 mm | Ja |
| Artikel | Bild. | Vertikale Länge (m) | Horizontale Länge (m) | Außendurchmesser (mm) | Dicke (mm) | Maßgeschneidert |

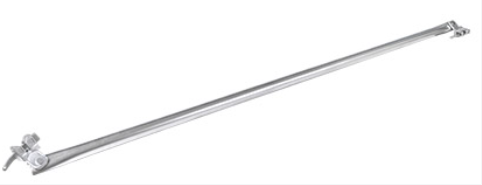

| Ringlock-Diagonalstrebe |
| 1,50 m/2,00 m | 0,39 m | 48,3 mm / 42 mm / 33 mm | 2,0/2,5/3,0/3,2/4,0 mm | Ja |
| 1,50 m/2,00 m | 0,73 m | 48,3 mm/42 mm | 2,0/2,5/3,0/3,2/4,0 mm | Ja | ||
| 1,50 m/2,00 m | 1,09 m | 48,3 mm/42 mm | 2,0/2,5/3,0/3,2/4,0 mm | Ja | ||
| 1,50 m/2,00 m | 1,40 m | 48,3 mm/42 mm | 2,0/2,5/3,0/3,2/4,0 mm | Ja | ||
| 1,50 m/2,00 m | 1,57 m | 48,3 mm/42 mm | 2,0/2,5/3,0/3,2/4,0 mm | Ja | ||
| 1,50 m/2,00 m | 2,07 m | 48,3 mm/42 mm | 2,0/2,5/3,0/3,2/4,0 mm | Ja | ||
| 1,50 m/2,00 m | 2,57 m | 48,3 mm/42 mm | 2,0/2,5/3,0/3,2/4,0 mm | Ja | ||
| 1,50 m/2,00 m | 3,07 m | 48,3 mm/42 mm | 2,0/2,5/3,0/3,2/4,0 mm | Ja | ||
| 1,50 m/2,00 m | 4,14 m | 48,3 mm/42 mm | 2,0/2,5/3,0/3,2/4,0 mm | Ja |
| Artikel | Bild. | Länge (m) | Stückgewicht kg | Maßgeschneidert |

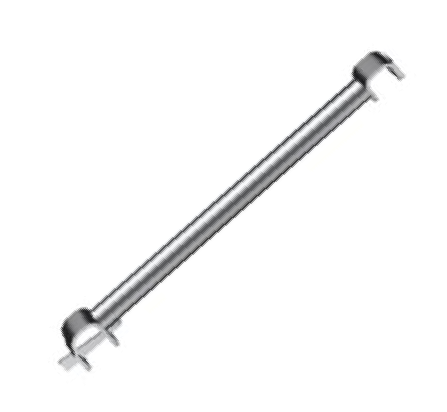

| Ringlock Single Ledger "U" |
| 0,46 m | 2,37 kg | Ja |
| 0,73 m | 3,36 kg | Ja | ||
| 1,09 m | 4,66 kg | Ja |
| Artikel | Bild. | Außendurchmesser mm | Dicke (mm) | Länge (m) | Maßgeschneidert |

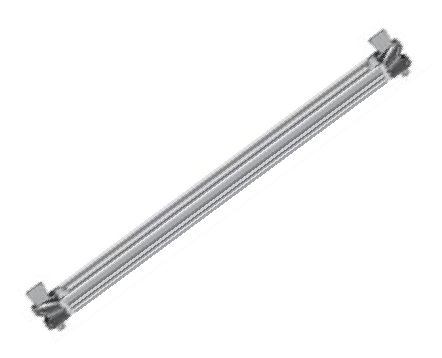

| Ringlock Doppel-Ledger "O" |
| 48,3 mm | 2,5/2,75/3,25 mm | 1,09 m | Ja |
| 48,3 mm | 2,5/2,75/3,25 mm | 1,57 m | Ja | ||
| 48,3 mm | 2,5/2,75/3,25 mm | 2,07 m | Ja | ||
| 48,3 mm | 2,5/2,75/3,25 mm | 2,57 m | Ja | ||
| 48,3 mm | 2,5/2,75/3,25 mm | 3,07 m | Ja |
| Artikel | Bild. | Außendurchmesser mm | Dicke (mm) | Länge (m) | Maßgeschneidert |
| Ringlock Zwischenbuchstabe (PLANK+PLANK "U") |
| 48,3 mm | 2,5/2,75/3,25 mm | 0,65 m | Ja |
| 48,3 mm | 2,5/2,75/3,25 mm | 0,73 m | Ja | ||
| 48,3 mm | 2,5/2,75/3,25 mm | 0,97 m | Ja |
| Artikel | Bild | Breite mm | Dicke (mm) | Länge (m) | Maßgeschneidert |

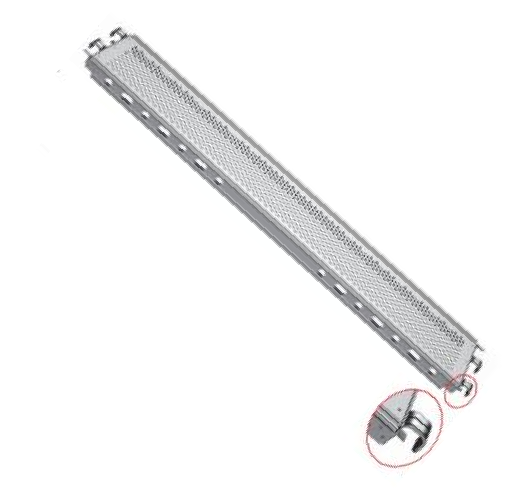

| Ringlock Stahlplanke "O"/"U" |
| 320 mm | 1,2/1,5/1,8/2,0 mm | 0,73 m | Ja |
| 320 mm | 1,2/1,5/1,8/2,0 mm | 1,09 m | Ja | ||
| 320 mm | 1,2/1,5/1,8/2,0 mm | 1,57 m | Ja | ||
| 320 mm | 1,2/1,5/1,8/2,0 mm | 2,07 m | Ja | ||
| 320 mm | 1,2/1,5/1,8/2,0 mm | 2,57 m | Ja | ||
| 320 mm | 1,2/1,5/1,8/2,0 mm | 3,07 m | Ja |
| Artikel | Bild. | Breite mm | Länge (m) | Maßgeschneidert |
| Ringlock Aluminium-Zugangsplattform "O"/"U" |  | 600 mm / 610 mm / 640 mm / 730 mm | 2,07 m / 2,57 m / 3,07 m | Ja |

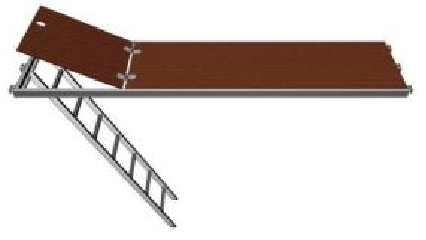

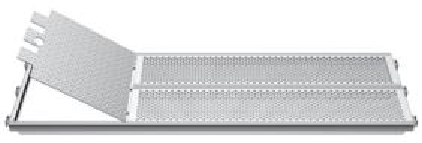

| Zugangsplattform mit Luke und Leiter |  | 600 mm / 610 mm / 640 mm / 730 mm | 2,07 m / 2,57 m / 3,07 m | Ja |
| Artikel | Bild. | Breite mm | Abmessung mm | Länge (m) | Maßgeschneidert |

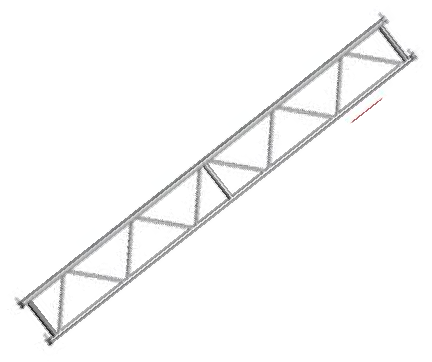

| Gitterträger „O“ und „U“ |
| 450 mm / 500 mm / 550 mm | 48,3 x 3,0 mm | 2,07 m / 2,57 m / 3,07 m / 4,14 m / 5,14 m / 6,14 m / 7,71 m | Ja |
| Halterung |
| 48,3 x 3,0 mm | 0,39 m / 0,75 m / 1,09 m | Ja | |

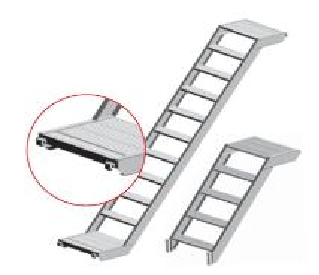

| Aluminiumtreppe |  | 480 mm / 600 mm / 730 mm | 2,57 m x 2,0 m / 3,07 m x 2,0 m | JA |
| Artikel | Bild. | Gängige Größe (mm) | Länge (m) | Maßgeschneidert |
| Ringlock-Basiskragen
|
| 48,3 × 3,25 mm | 0,2 m / 0,24 m / 0,43 m | Ja |

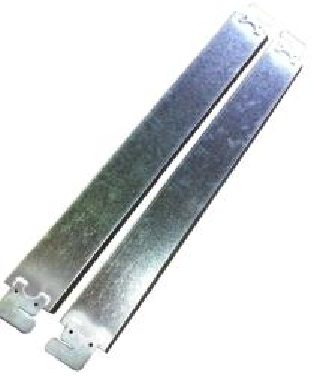

| Fußleiste |  | 150*1,2/1,5 mm | 0,73 m / 1,09 m / 2,07 m | Ja |

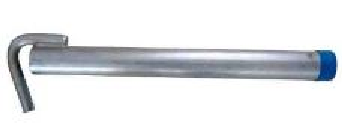

| Befestigung von Wandankern (ANKER) |  | 48,3 × 3,0 mm | 0,38 m / 0,5 m / 0,95 m / 1,45 m | Ja |
| Basis-Jack |  | 38*4mm/5mm | 0,6 m / 0,75 m / 0,8 m / 1,0 m | Ja |
Komponentenspezifikation wie folgt
1. Hervorragende Sicherheit und extrem hohe Festigkeit
Es besteht aus hochfestem legiertem Stahl und weist eine doppelt so hohe Tragfähigkeit wie herkömmliche Gerüste aus Kohlenstoffstahl auf. Es besitzt eine ausgezeichnete Scherfestigkeit, und die Knotenverbindungen sind fest und stabil, was die Gesamtsicherheit und Zuverlässigkeit erheblich erhöht.
2. Modulares Design gewährleistet effiziente und flexible Montage und Demontage
Die einzigartige Keilstift-Selbstsicherungsverbindung zeichnet sich durch eine einfache Konstruktion aus und erfordert keine komplexen Werkzeuge, wodurch Montage und Demontage extrem schnell erfolgen. Sie lässt sich zudem flexibel an verschiedene komplexe Gebäudestrukturen und technische Anforderungen anpassen.
3. Langlebig und vielseitig einsetzbar
Die wichtigsten Bauteile sind oberflächenverzinkt, wodurch sie korrosionsbeständig und rostfrei sind und eine lange Lebensdauer aufweisen. Dank ihrer robusten Eigenschaften finden sie breite Anwendung in verschiedenen großindustriellen Bereichen und im Bauwesen, beispielsweise im Schiffbau, in der Energiewirtschaft, im Brückenbau und im kommunalen Hochbau.
4. Systematische Verwaltung und bequemer Transport
Die ineinandergreifende, selbstverriegelnde Struktur sorgt für eine regelmäßige Anordnung der Systemkomponenten und erleichtert so Transport, Lagerung und Verwaltung auf der Baustelle. Dadurch werden Kosten effektiv gesenkt und die Effizienz gesteigert.
